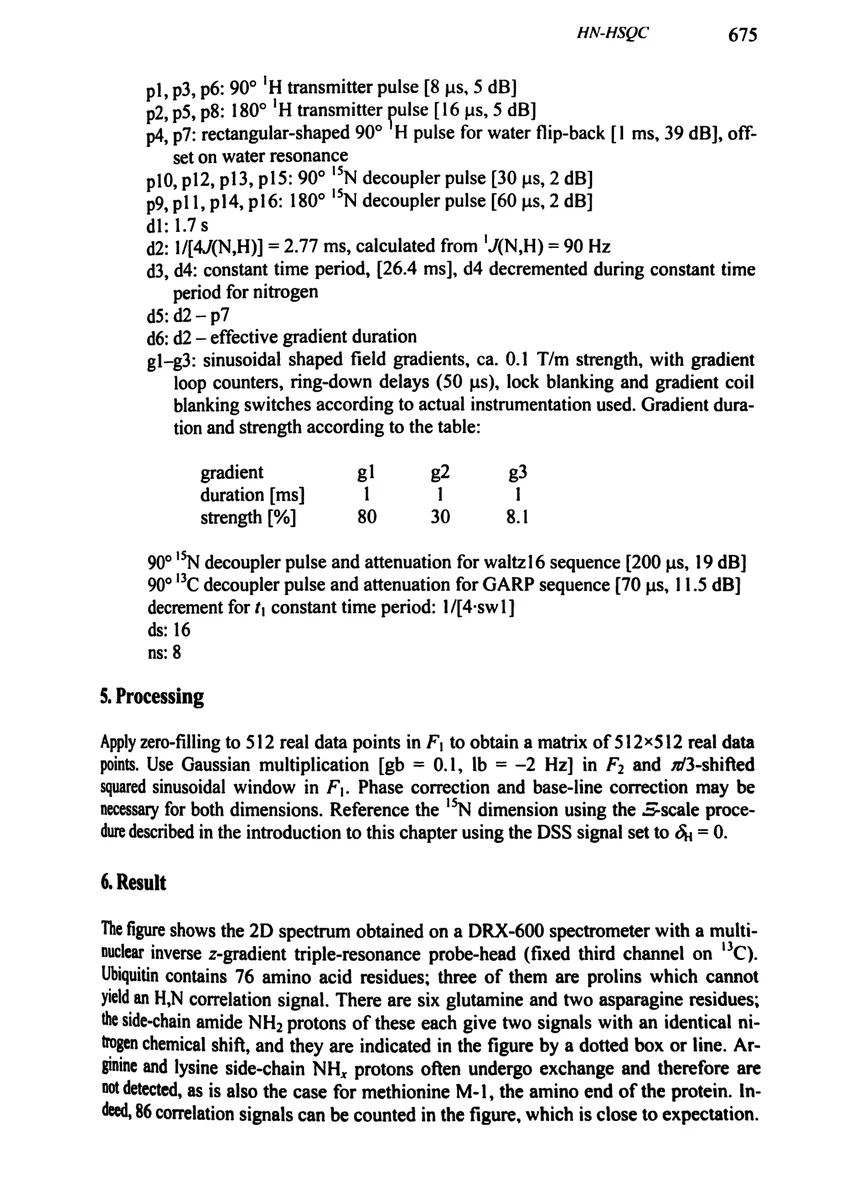

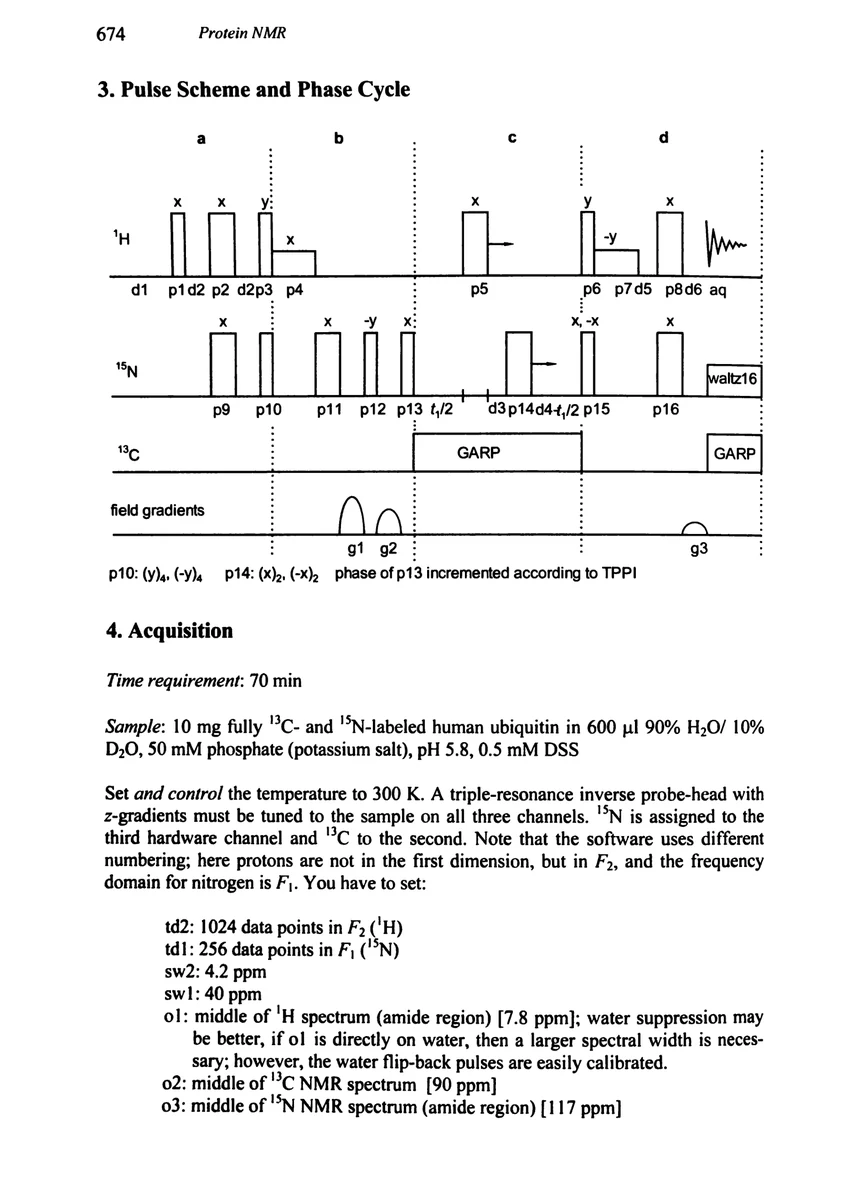

p1、p3、p6：90° ¹H 发射脉冲 [8 μs，5 dB]
p2、p5、p8：180° ¹H 发射脉冲 [16 μs，5 dB]
p4、p7：用于水翻回的矩形 90° ¹H 脉冲 [1 ms，39 dB]，偏置置于水共振
p10、p12、p13、p15：90° ¹⁵N 去耦脉冲 [30 μs，2 dB]
p9、p11、p14、p16：180° ¹⁵N 去耦脉冲 [60 μs，2 dB]
d1：1.7 s
d2：1/[4J(N,H)] = 2.77 ms，由 ¹J(N,H) = 90 Hz 计算
d3、d4：恒时周期 [26.4 ms]；d4 在氮恒时周期内递减
d5：d2 − p7
d6：d2 − 有效梯度持续时间
g1–g3：正弦形场梯度，强度约 0.1 T/m；按实际仪器配置设置梯度循环计数、振铃衰减延迟（50 μs）、锁场消隐和梯度线圈消隐开关。梯度持续时间和强度见表：

梯度	g1	g2	g3
持续时间 [ms]	1	1	1
强度 [%]	80	30	8.1

用于 waltz16 序列的 90° ¹⁵N 去耦脉冲和衰减：[200 μs，19 dB]
用于 GARP 序列的 90° ¹³C 去耦脉冲和衰减：[70 μs，11.5 dB]
t₁ 恒时周期递减量：1/[4·sw1]
ds：16
ns：8

5. 处理

在 F1 中零填充到 512 个实数点，得到 512 × 512 实数点矩阵。F2 使用高斯窗 [gb = 0.1，lb = −2 Hz]，F1 使用平移 π/3 的平方正弦窗。两个维度都可能需要相位校正和基线校正。¹⁵N 维按本章引言所述的 Ξ 标度方法定标，并把 DSS 信号设为 δ_H = 0。

6. 结果

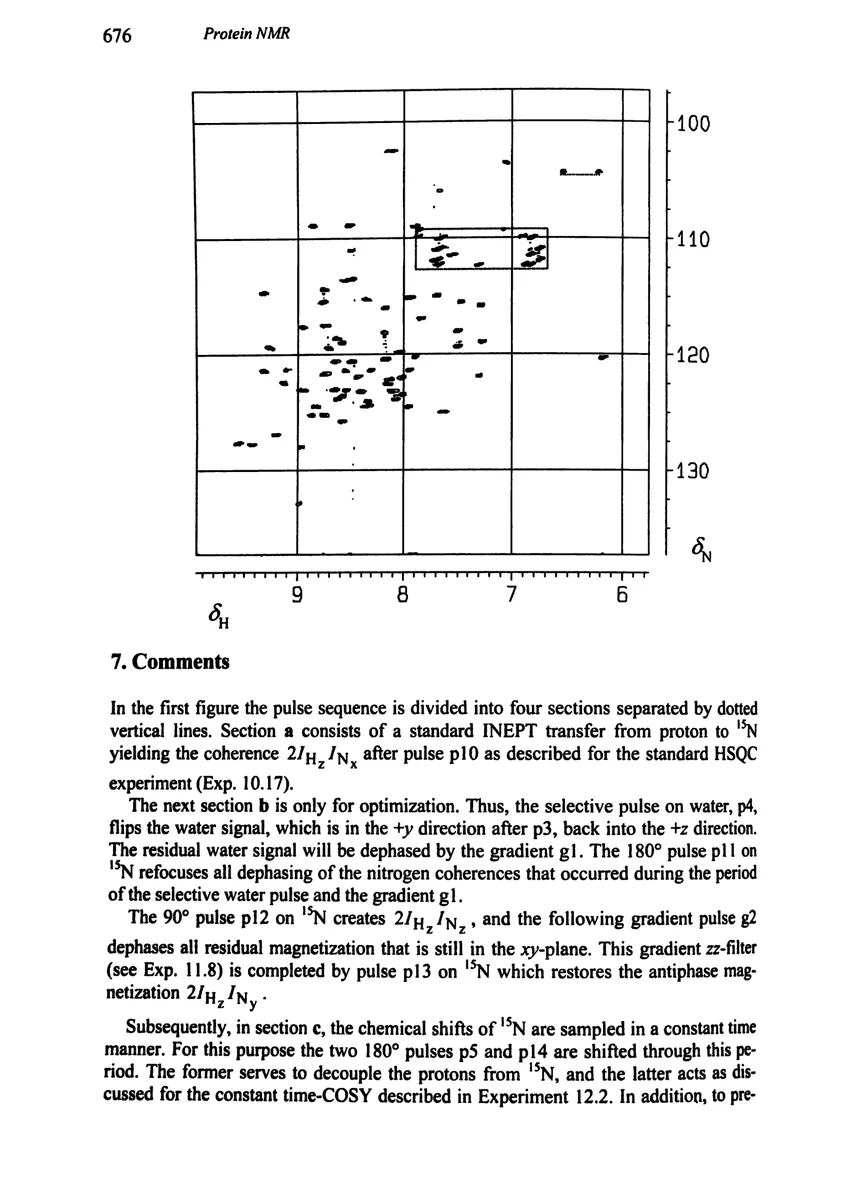

图中给出在 DRX-600 波谱仪上、使用多核反式 z 梯度三共振探头（固定第三通道为 ¹³C）得到的 2D 谱。泛素含有 76 个氨基酸残基，其中 3 个为不能产生 H,N 相关信号的脯氨酸。另有 6 个谷氨酰胺残基和 2 个天冬酰胺残基；这些残基的侧链酰胺 NH₂ 质子各给出两个氮化学位移相同的信号，图中用虚线框或虚线标出。精氨酸和赖氨酸侧链 NH_x 质子常发生交换，因而未被检测到；蛋白质氨基端的甲硫氨酸 M-1 也是如此。图中实际可计数到 86 个相关信号，与预期值接近。
